DC電源插座正負極接線指南

DC電源插座的正負極接線指南如下?：

一、基本接線原則

正極與負極的識別?：

通常情況下，DC電源插座的正極用紅色線表示，負極用黑色線表示。某些插座上可能直接標有“+”和“-”符號，分別代表正極和負極。

接線順序?：

先確認電源線的正負極，再對應接入插座的正負極端子。

二、典型接線方法

直流低壓電源插頭?：

外套通常接地（負極），內芯接電源輸入（正極）。但具體接法還需根據設備電路決定。

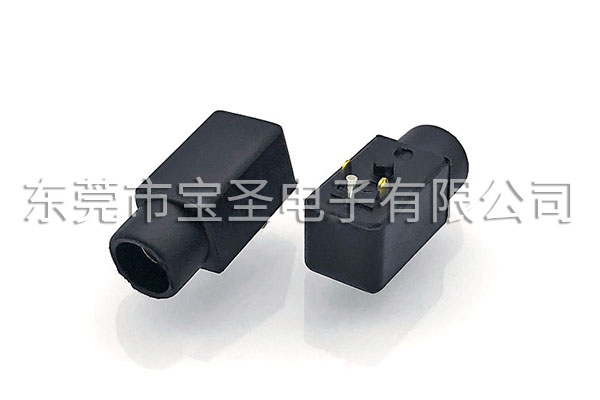

DC插座引腳定義?（以DC-005為例）：

1號引腳：電源正極。

2號引腳：負極靜觸點。

3號引腳：負極動觸點。

當沒有插入電源時，2、3引腳默認為連接狀態，1引腳為懸空狀態；當插入電源時，2、3引腳斷連，此時1引腳為電源正極，3引腳為電源負極，2引腳懸空?。

單電源模式與雙電源模式?：

單電源模式?：整個電路只由外部電源供電。插入外部電源時，1號引腳接正極，2、3號引腳接負極?。

雙電源模式?：內部電源和外部電源都可以供電。當插入外部電源時，動觸點與靜觸點斷開，切換到外部電源供電；當外部電源斷開時，動觸點與靜觸點閉合，恢復到內部電源供電?。

三、接線注意事項

確保電源關閉?：在接線前，務必確保電源已關閉，以避免觸電危險。

正確識別正負極?：錯誤地連接正負極可能導致設備損壞或安全事故。

使用合適的工具?：使用合適的剝線鉗、螺絲刀等工具進行接線，確保接線牢固可靠。

檢查接線?：接線完成后，仔細檢查所有連接是否正確無誤，確保沒有短路或斷路現象。
